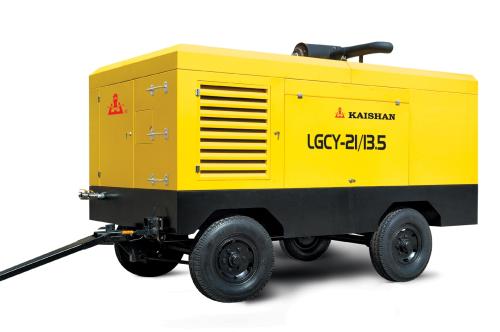

空压机的运行特性是指空压机在特定系统下的运行特性。

一般用系统耗电(取自电网的功 率或原动机输入功率) 特性曲线或系统效率曲线来表示，即 最高效率点(选择点) 空压机的轴功率、流量和效率; 不同调节量时取自电源的功率、空压机流量及系统效率。

空压机运行特性曲线的作法如下:

1.系统效率

由于在空压机与负载的拖动系统中含有传动装置和变速装置，因此系统效 率n是指空压机本身的效率小、联轴器传动效率n,空压机效率ns,以及调节装置本身的效 率n的乘积，即空压机变速转置。

2.入口导流器调节时的运行特性

入口导流器调节的耗电特性曲线的作法已在例2- 1中详述,这里不再重复。

所不同的是在例2-1中的耗电是指空压机的输入功率，而这里的耗电是指原动机的输入功率。

因此，只需将空压机的输入功率除以相应的综合效率n2即可。

如当轴向导流器的开度为60 时， 由例2-1算得空压机的输入功率与最大有用功之比为P/(Pn)os= 0.73,由有关文献查得相应的综合效所以取自电源的功率与最大有用功之比为P。

由图3 11不难看出，仅就运行特性而言在空压机整个实际运行范围内晶闸管串级调速、 变频调速及轴向导流器加双速空压机调节都会取得明显的节能效果。

并且以晶闸管串级调速耗电最少，如在机组负荷为100%采用晶闸管串级调速时，所以 通过以上分析比较，从年耗电量、年计算费用、最小年费用及总费用现值的计算结果 调节方式是优先选用的方案，且以晶闸管串级调节为最好。

但是考虑到实看出:如串级调速要求的技术管理水平高、维护量也大，而且可靠性却较低， 此它的功率因数很低，对电网的景响较大。

因此，在选用时还要慎重。

又如双速空压机外，故推荐采用轴向导流器加双要求的管理技术水平较低，由原来的空压机改造也比较方便。

速空压机的调节方式，取代原有的简易导流器调节。
