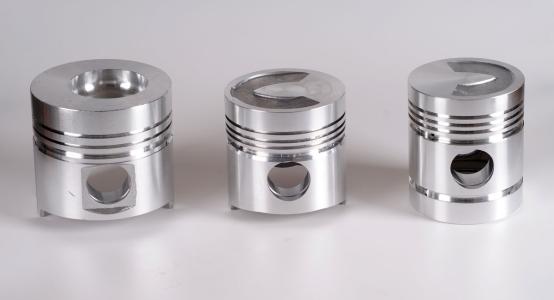

1.空压机活塞的结构及强度

空压机活塞与缸套(或与液缸体内壁) 组成一对动密封，密封原件组装在活塞上。活塞的往复 运动交替地改变着行程容积，借助空压机阀实现抽送液体的工作过程，为此,活塞应具备:

1) 良好的密封性能。

2) 足够的强度和刚度。

3) 空压机活塞体与活寨杆、活塞环等的连接和定位应牢周、可靠。

4) 在保证密封的前提下,应尽可能减少磨损，减少功率损耗，提高使用寿命。

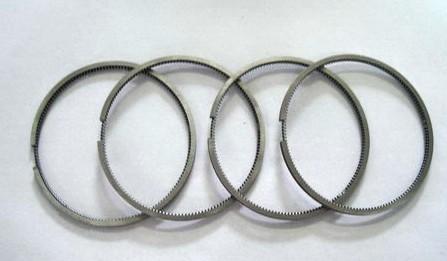

2.空压机活塞环的结构和强度

(一) 空压机活塞环结构型式

空压机活塞环的材料有铸铁，钢,铜，夹布胶木和塑料。对非佥属制的活塞环为增加其弹力 需加弹性图。

活塞环开口有直口、斜口(45“或60*) 和挤口三种形式。

搭口活塞环的密封性能好，但制造工艺复杂且装配时容易折断。

斜口与直口的密封性能无明显差别，因直口工艺简单，一般采用直口。

活塞环在自由状态下其外径略大于缸套内径使在装配状态下具有弹力。

(二) 活塞环主要尺寸的确定

l.径向厚度

式中D一一活塞环外径，单位为cm。

活塞直径大，1取小值; 活塞直径小取大值。非金属活塞环t值应取大些，以保证有足 够的强度。

2.轴向宽度

活塞直径大，取小值; 活塞直径小，取大值。

轴向宽度b对密封性能影晌不大，为减小摩擦力，b值不宜过大。

但b增加时，活寨环 弹力也增加，易于克服环' 神的摩擦，使环与缸套内壁贴合较紧，故对压差大者，b,可取大
