空压机拆卸步骤及在拆卸时所要检查的项目

日期:2018-09-24   来源: 北京亿利达机电设备有限公司

在拆卸的同时,须进行必要项目的检查。现以英格索兰压缩机为例,其拆卸步骤及在拆卸时所要检查的项目如下:

(1)拆去压缩机润滑油管及冷却水管。取下温度计及压力计;

(2)拆去齿轮油泵,柱塞油泵及其传动机构,卸去排气量调节节装置;

(3)吊开曲轴箱盖,取出进气活门及排气活门,拆开高 低压段气体出入口连接管;

(4)盘车,使十字头在内外死点时,用10-15毫米厚 的铅条测量高低压段气缸的间隙,并测量十字头滑板和滑导间的间隙;

(5)依下列次序检查及拆卸主轴承:

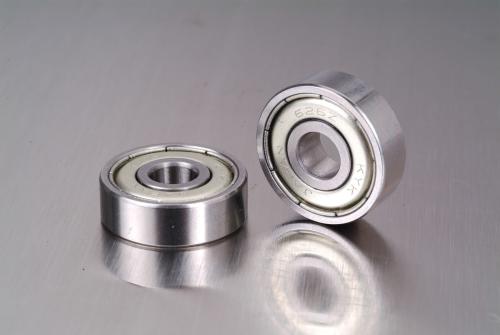

英格索兰空压机轴承

1)拆卸前测量主轴颈及曲轴颈和瓦间的径向间隙(顶间 隙和侧面间隙)及轴向间隙;

2)取下轴承盖、轴承盖瓦及边瓦,在轴颈上测量主轴的水平度;

3)拆开甩头瓦后,一起吊开电动机的固定子及主轴上的 转子,把固定子放置在事先安置好的枕木上,用麻绳拉住固 定子后把转子从固定子内卸出,并放到转子架上;

4)测量各轴颈的椭圆度及圆锥度;

5)取出轴承底瓦,并检查轴瓦衬里的磨损情况;

(6)拆卸连杆及十字头:

1)测量十字头销子与瓦间的径向及轴向间隙;

2)拆去十字头销子的固定压板,用铜棒或铜锤打出十字头销子;

3)吊出联杆;

4)卸掉固定十字头瓦的楔铁压板上的螺帽,取出楔铁, 卸掉十字头销瓦;

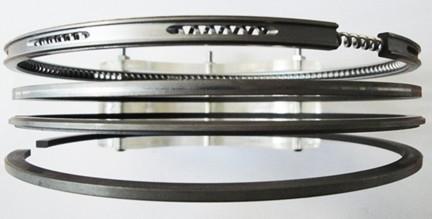

活塞环

5)松开联接十字头和活塞杆的匣式法兰后,吊出十字 头,并拆掉十字头的上下滑板;

6)检查十字头销瓦的磨损情况;

7)检查联杆、十字头销子及连杆螺栓的情况(用电磁探伤器 进行探伤)。

(7)拆卸活塞,检查活塞环的磨损情况及活塞杆的椭圆度, 用电磁探伤器检查活塞杆的表面是否有裂缝和伤痕;

(8)拉线,检查机座中心线与气缸中心线是否在一条 直线上。如果机座是水平的,而气缸中心线不与机座中心管相 重合,则必须拆卸气缸,进行气缸的重新找正。气缸拆卸 后,测量气缸的椭圆度;

(9)拆卸填料后,进行清洗,并检查它们的磨损情况;

(10)拆卸冷却器等装置,并进行清扫及清洗;

(11)检查压缩机基础情况。
