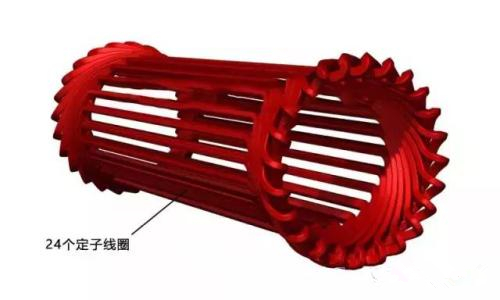

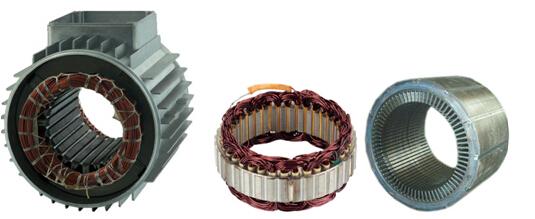

空压机定子绕组槽满率一般为65%~80%,过高或过低都不适宜。
重绕或改绕空压机电机绕组时,选择好导线后要核算槽满率,即检查所选导线在槽中是否容得下。
计算槽满率需准确计算槽截面、绝缘物截面和导线总截面,比较麻烦,并且圆形 导线间的空隙也不易计算准确。
对此可采用线环检查法,既快又准确。
具体操作方法是绕好线圈后(未绕线圈时,可用同直径导线折成同根数的线束代替),用段直径近似于槽绝缘厚度(约0.3~0.5mm) 的导线将线圈绑一圈。
再将线圈捏成与定子槽形相近的形状,然后将绑的导线轻轻松开取下,再按原样扣好。
这样绑线即成为检查的线环。将线环放在定子槽口比一下即可知道所选导线是否容 得下。
如果线环恰好能放入槽内,说明槽满率正合适; 如果线环在槽内很松,说 明情满率太低,可选粗些的导线;
如果线环根本放不进槽内,说明槽满率太高 了,应重新计算选择导线或采取其他措施,如在保证绝缘性能情况下换用较薄精 绝缘和重新选择导线。
真空压力整体浸无溶剂环氧树脂漆的空压机性能好。但是此类空压机若有一 只线圈发生损坏,即无法进行局部修理,只能更换全部线圈。
并且由于环氧树脂漆将铁芯与线圈牢牢粘合,线圈拆下也很困难。
对此,德国加勃那也厂却有套修理的办法,可以对此类电动机进行更换一只线圈的修理。
其具体做法如下: 修理前先将线圈间的垫块去掉,切断线圈端部的绑带,将空压机放在烘箱内加热至 150C,然后取出损坏线圈槽上的槽楔。
由于损坏线圈的直线部分被另一只好的 线圈直线部分所压住,所以首先要将这只好的线圈直线部分取出。
此时可用布带做成的套子套在线圈两端,再用木棒套上布带,棒一头压在铁芯上,以此为支点 将线圈往上吊。
起吊时边用弹性的手锤敲线,边敲边吊,直至 将好的线圈直线部分取出为止。用同样方法将坏线圈取出,清理槽内绝缘残 余物。
更换的新线圈是直线部分经过加热成型、一端端部导线切断的线圈。切断部 分是分散的,以便于焊接及包扎。
新线圈沿切断端部插入空压机铁芯,将直线部分放入槽内,并将端部整理好, 用口形接头将断线焊接好,再用含环氧树脂的绝缘带沿线包扎好。
在烘箱内将铁芯及线圈加温至150,将已翻上 来的好线圈直线部分放回原处,嵌好槽楔,然后加好线圈端部间垫块,用绑带绑 好端部、涂漆、加温烘干即可使用。整个修理工时约一星期。
