这种空压机的空压机电路可(1AX7-500型空压机检查方法参看图1-10。操作时可按以下几步进行。

1).确定故障的大体部位。机内它激绕组的两个端点引线分别接在控制箱中的极性转换开关上和桥式整流器上。

检查时，可将这两根导线中的任一根从电路上断下来，用万用表电阻档测量这两根导线之间的导通情况。

如果导通，则故障 是在控制箱内，如果不导通，说明故障发生在机光内。

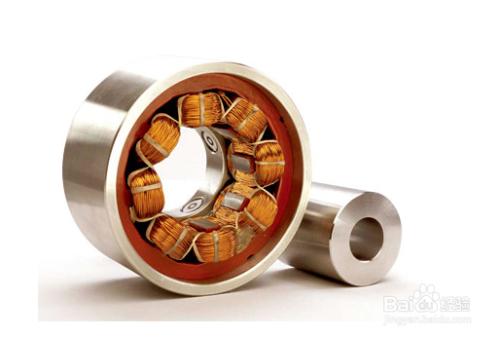

2).检查它激绕组电路。检查前先娶将空气压缩机拆开，重点查看每个主磁极上它激绕组之间的连接点、连接导线是否有断开现象。

3).检查控制箱内的空压机电路。在微磁电路中，桥式整流器的直流侧输出的是直流电，交流侧输入的是交流电。

操作时，可先断开交流侧上一根与三柑异步空压机定子绕组相连的导线(交流侧上的另一根导线与空气压缩机输入端上一根接线柱相连)，用万用表交流档测量这根导线与交流侧上的另一根导线之间有无交说电压。

如果没有，说明与空压机相连的这根导线已断开，需要打开后端盖查看。如果有，说明故障是发生在桥式整流器、可变电阻或换向开关上。

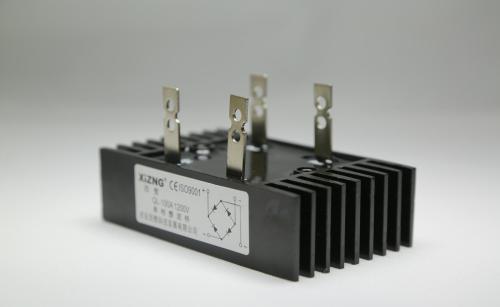

4).检查桥式整流器。检查前要先把各二极管上面的阳极导线取下，然后用万用表电阻档分別测量各二极管的好坏，可以判断出桥式整流器工作是否正常。

5).检查可变电阻和换向开关。可变电阻和换向开关串接在微磁电路的直流一侧内，检查这两个元伴时，主要应往意它们上面各焊点、连接点以及各导线有无虚焊、松动、渐路等现象。

对于可变电阻，可以用万用表RX?100档，测量两端电阻值和中间滑块与某一端点之
